塑料模殼及支架設計

2020-05-29 15:46:04

次

若建筑模殼邊長不等，按短邊方向設置主龍骨（方管），按長邊方向設置次龍骨（方管）；根據模殼底緣間的縫隙大小，拼縫方木也可采用與模殼配套的定型鋼模板或其他材料，縱向方木墊條及拼縫竹膠板沿次龍骨方向通長設置，橫向方木墊條及拼縫竹膠板斷開設置。

在梁底模上彈肋軸線和模殼位置線，一個柱網格內應由中間向兩端排放模殼，切忌由一端向另一端排放，以免產生累積誤差，出現兩端肋不等的現象。放置模殼后，微調頂托絲桿，先用眼觀測水平，再用水準儀檢測，使模殼間的水平誤差小于2mm。并根據設計要求起拱，設計無要求時，起拱高度為全跨長度的1/1000~3/1000。

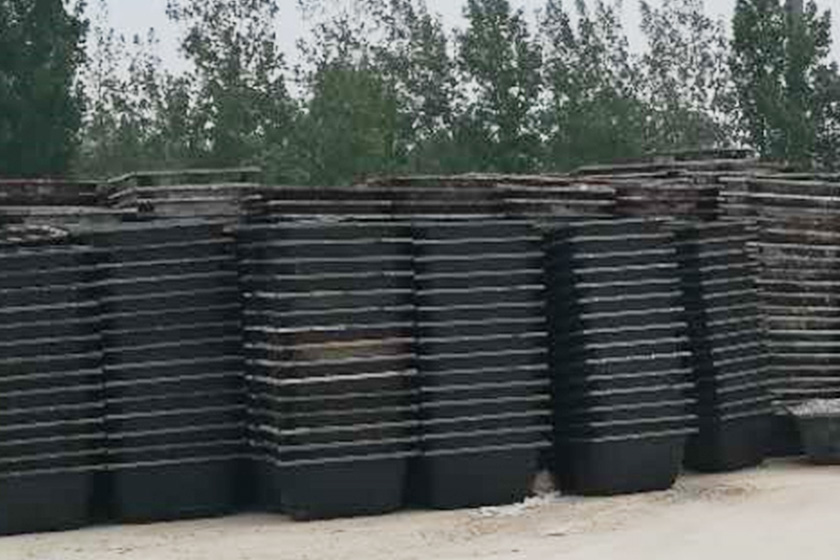

塑料模殼

塑料模殼作為現澆密肋樓板施工的專用模板，是70年代由玻璃鋼模殼開展而來的。玻璃鋼模殼是用玻璃纖維制成，四角易磨損而露絲起毛，澆灌時易與混凝土粘在一同，難以拆模，影響反復應用。為了到達耐磨損的請求，需求增加樹脂(塑料)厚度，這樣會增加重量和進步價錢，因而，玻璃鋼模殼不能被普遍的應用。80年代初期，我國研制了聚丙烯塑料模殼，并由中型開展到大型組合式模殼，構成了系列化。這種模殼具有強度高、耐磨損、不易老化、厚度平均。
